高頻淬火設備:齒輪淬火熱處理的優選方案

發布時間:2025-07-04 已經有1人查過此文章 返回淬火技術列表

高頻淬火設備:齒輪淬火熱處理的優選方案

齒輪作為機械傳動的核心部件,需同時具備表面高硬度(耐磨性)與芯部高韌性(抗沖擊),淬火熱處理是實現這一性能組合的關鍵工序。在火焰淬火、感應淬火、激光淬火等多種方式中,高頻淬火設備憑借精準、高效、低變形的優勢,成為齒輪淬火的主流選擇,尤其適配多樣化生產需求。

高頻淬火相較其他方法的核心優勢

針對齒輪的齒面、齒根等關鍵部位,高頻淬火(頻率通常 30-100kHz)的優勢顯著:


淬火方法加熱精準度效率(單件處理時間)變形控制適用齒輪類型
高頻淬火齒面溫差≤±10℃5-30 秒(根據模數)變形量≤0.05mm中小模數齒輪(m≤6)、精密齒輪
火焰淬火齒面溫差 ±50℃以上1-3 分鐘變形量≥0.1mm大型齒輪、對精度要求低的齒輪
接觸電阻淬火局部易過熱20-60 秒變形較大簡單齒形齒輪
激光淬火溫差≤±5℃10-40 秒變形極小超精密齒輪(成本高)

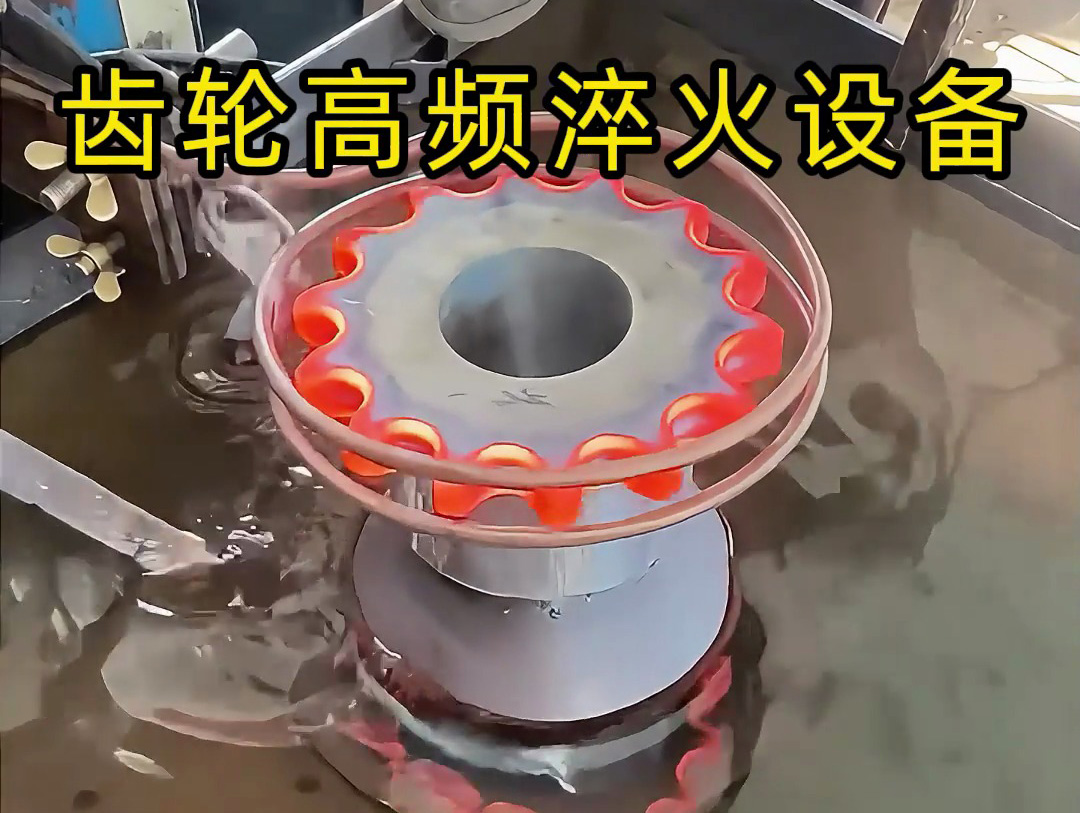

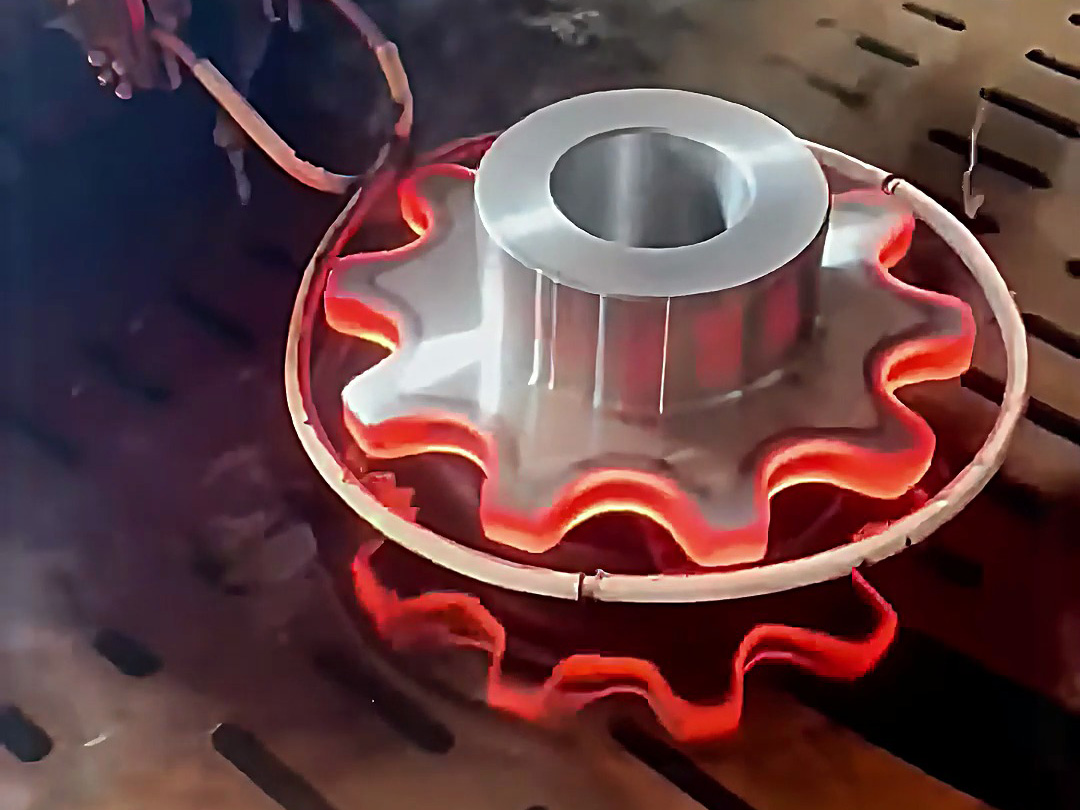

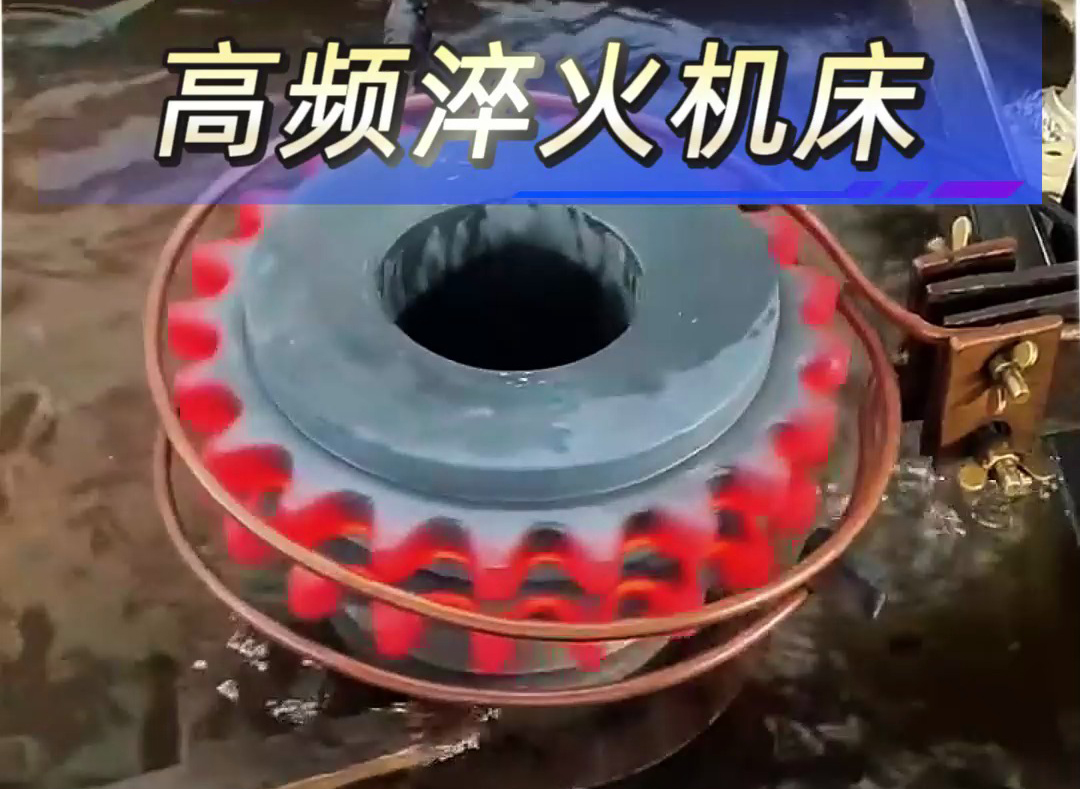

  • 精準聚焦加熱:通過仿形感應線圈(貼合齒形設計),將熱量集中于齒面、齒根等易磨損區域,加熱溫度精確控制在 850-900℃(齒輪鋼 Ac3 溫度以上),齒芯溫度≤300℃,避免整體性能受損;

  • 高效批量處理:中小模數齒輪(如汽車變速箱齒輪)單件淬火僅需 10 秒,配合自動上下料系統,單小時產能可達 300-500 件,較火焰淬火提升 3-5 倍;

  • 變形微乎其微:高頻加熱時間短(熱影響區小),配合后續低溫回火(180-200℃),齒輪公法線長度變動量≤0.03mm,齒向誤差≤0.01mm/m,無需二次校直即可滿足裝配精度。


高頻淬火對齒輪性能的提升

齒輪經高頻淬火后,性能優化體現在多方面:


  • 表面硬度:20CrMnTi 等滲碳齒輪鋼齒面硬度可達 HRC58-62,較未淬火狀態(HRC20-25)提升 2 倍以上,耐磨性顯著增強;

  • 抗疲勞性能:齒根處形成 100-200MPa 的殘余壓應力,抵消嚙合時的交變拉應力,接觸疲勞壽命延長至原來的 2-3 倍;

  • 沖擊韌性:芯部保持 HRC30-35 的韌性,在過載或沖擊工況下(如汽車起步、換擋),齒輪不易斷裂。


某汽車齒輪廠的測試數據顯示,經高頻淬火的變速箱齒輪,在 10 萬公里路試后,齒面磨損量?jī)H為傳統淬火齒輪的 1/3,故障率降低至 0.5% 以下。


適用場景與工藝細節

高頻淬火設備的適配性廣泛,尤其適合:


  • 汽車、摩托車傳動系統中的圓柱齒輪、錐齒輪;

  • 機床變速箱內的精密齒輪(模數 1-6mm);

  • 工程機械中的重載齒輪(需局部硬化)。


工藝實施中需注意:


  • 線圈設計:根據齒形定制 “仿齒線圈”,確保每個齒面加熱均勻(間隙 2-3mm);

  • 冷卻控制:采用噴霧冷卻(壓力 0.2-0.3MPa),保證齒面馬氏體轉變充分,硬化層深度控制在 0.8-2mm(模數越大,硬化層越深);

  • 設備維護:每周清理線圈內的氧化皮,每月校準加熱功率與時間的匹配性(確保同批次齒輪性能一致)。


高頻淬火設備通過對齒輪關鍵區域的精準硬化,在保證效率與精度的同時,實現了 “耐磨齒面 + 韌性齒芯” 的性能平衡,成為齒輪制造中兼顧質量與成本的優選方案,直接影響齒輪傳動系統的可靠性與使用壽命。若需針對特定齒輪類型(如異形齒、大模數齒輪)定制淬火方案,可隨時咨詢工藝細節。
